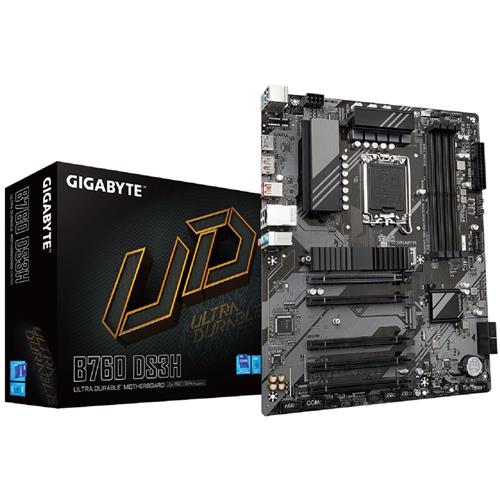

Placa Mãe Gigabyte B760 DS3H, Chipset B760, Intel LGA 1700, ATX, DDR5

Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e oferece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe GIGABYTE estão equipadas com soluções de energia atualizadas, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.

As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incríveis de transferência de dados através da rede e armazenamento de próxima geração.

A LAN GbE apresenta um aplicativo de gerenciamento de largura de banda de rede que ajuda a melhorar a latência da rede e a manter tempos de ping baixos para oferecer melhor capacidade de resposta em ambientes LAN lotados.

Apresentando o design USB 3.2 Gen 2x2 que tem o dobro do desempenho do que a geração anterior de USB 3.2 Gen 2. Ele funciona com transferência de dados ultrarrápida de até 20 Gbps enquanto se conecta a periféricos compatíveis com USB 3.2. Através do conector USB Type-C®, os usuários podem aproveitar a flexibilidade da conexão reversível para acessar e armazenar grandes quantidades de dados rapidamente.

As placas-mãe GIGABYTE usam capacitores de áudio de última geração. Esses capacitores de alta qualidade ajudam a fornecer áudio de alta resolução e alta fidelidade para fornecer os efeitos sonoros mais realistas para os jogadores.

As placas-mãe GIGABYTE apresentam uma proteção contra ruído de áudio que essencialmente separa os componentes sensíveis de áudio analógico da placa da poluição sonora potencial no nível da PCB.

É um software unificado para todos os produtos suportados pela GIGABYTE. Ele fornece uma interface de usuário intuitiva recém-projetada para controlar todas as funções essenciais.

Plataforma de software unificada para todos os produtos suportados pela Gigabyte

Interface de usuário intuitiva para uma experiência facilitada

Componentes de controle modularizados apenas para hardware instalado

Função de atualização automática para manter o sistema atualizado e oferecer suporte a produtos futuros

Marca: Gigabyte

Modelo: B760 DS3H

CPU:

Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações

O cache L3 varia com a CPU

Chipset:

Chipset Intel® B760 Express

Memória:

Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800/4000 módulos de memória MT/s

4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo:

Suporte para processador gráfico integrado - Intel® HD Graphics:

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

CODEC de áudio Realtek®

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

LAN:

Chip LAN Realtek® GbE (1 Gbps/100 Mbps)

Slots de Expansão:

CPU:

1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

* O slot PCIEX16 só pode suportar uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

4 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1

(PCIEX1_1, PCIEX1_3~PCIEX1_5)

Interface de armazenamento

CPU:

1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)

4 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset:

1 porta USB Type-C® no painel traseiro, com suporte para USB 3.2 Gen 2x2

1 porta USB Type-C® com suporte para USB 3.2 Gen 1, disponível através do conector USB interno

1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

4 portas USB 2.0/1.1 no painel traseiro

Chipset+2 hubs USB 2.0:

4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos E/S:

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x cabeçalho do ventilador da CPU

1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água

3 x conectores de ventilador do sistema

1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa LED RGB

2 x conectores M.2 soquete 3

4 x conectores SATA 6 Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x cabeçalho de saída S/PDIF

1 x conector USB Type-C®, com suporte para USB 3.2 Gen 1

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão Q-Flash Plus

1 x botão de reinicialização

1 x jumper de redefinição

1 x jumper CMOS claro

Conectores Painel Traseiro:

1 x porta de teclado/mouse PS/2

1 porta USB Type-C®, com suporte para USB 3.2 Gen 2x2

1 x porta USB 3.2 Gen 2 Tipo A (vermelha)

4 portas USB 2.0/1.1

1 x porta HDMI

1 x porta de exibição

1 porta RJ-45

3 x tomadas de áudio

Controlador de E/S:

Chip controlador de E/S iTE®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:

1 x flash de 128 Mbits

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:

Suporte para Centro de Controle GIGABYTE (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q Flash

Suporte para Q-Flash Plus

Pacote de software:

Norton® Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema Operacional:

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma: ATX; 30,5 cm x 24,4 cm
